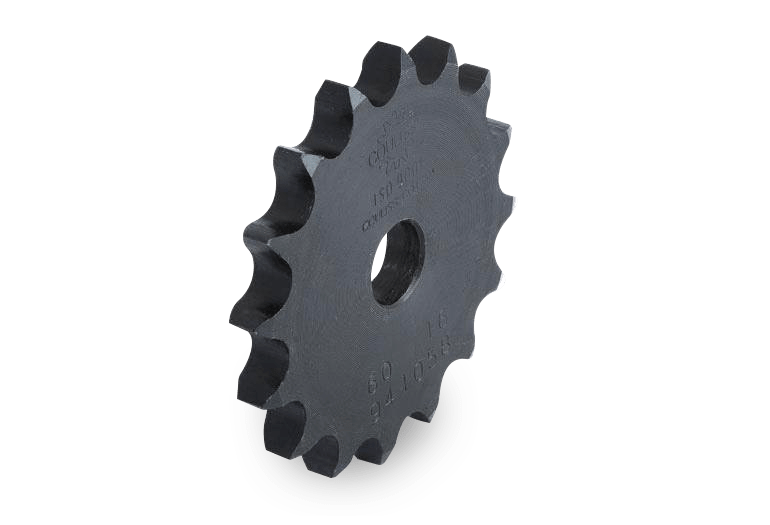

Pitch | P | 15.875 mm | ||||
Roller Diameter | Dr | 10.16 mm | ||||
Tooth Width (Single) | B1 | 9.2 mm | ||||
Tooth Width (Duplex) | B2 | 9.0 mm | ||||
Tooth Width (Triplex) | B3 | 9.0 mm | ||||
Transverse Pitch of Strands | Pt | 16.59 mm | ||||
Tooth Side Relief | ch | 2.1 mm | ||||
Tooth Side Relief high | h | 7.9 mm | ||||
Length through (Single) | L1 | =d+B1 | ||||
Length through (Duplex) | L2 | =d+pt+B2 | ||||
Length through (Triplex) | L3 | =d+(2xpt)+B3 | ||||
Dk | 0~50 | 50~150 | 150~250 | 250~350 | 350~450 | 450~ |
Tolerance | +0.1/-0.1 | +0.2/-0.2 | +0.2/-0.3 | +0.3/-0.4 | +0.3/-0.4 | +0.3/-0.6 |
Product Code | Z | d | Df | CD | Dk | Dg | Db/L |
S ISO 10B-010 | 10 | 51.4 | 41.2 | 41.2 | 57.8 | 32 | 15 |
S ISO 10B-011 | 11 | 56.3 | 46.2 | 45.6 | 62.9 | 37 | 20 |
S ISO 10B-012 | 12 | 61.3 | 51.2 | 51.2 | 68 | 43 | 20 |
S ISO 10B-013 | 13 | 66.3 | 56.2 | 55.7 | 73.1 | 48 | 20 |
S ISO 10B-014 | 14 | 71.3 | 61.2 | 61.2 | 78.1 | 53 | 20 |
S ISO 10B-015 | 15 | 76.4 | 66.2 | 65.8 | 83.2 | 58 | 20 |
S ISO 10B-016 | 16 | 81.4 | 71.2 | 71.2 | 88.3 | 63 | 20 |
S ISO 10B-017 | 17 | 86.4 | 76.2 | 75.9 | 93.3 | 68 | 20 |
S ISO 10B-018 | 18 | 91.4 | 81.3 | 81.3 | 98.4 | 73 | 20 |
S ISO 10B-019 | 19 | 96.4 | 86.3 | 86 | 103.5 | 79 | 20 |
S ISO 10B-020 | 20 | 101.5 | 91.3 | 91.3 | 108.5 | 84 | 20 |
S ISO 10B-021 | 21 | 106.5 | 96.4 | 96.1 | 113.6 | 89 | 25 |
S ISO 10B-022 | 22 | 111.5 | 101.4 | 101.4 | 118.7 | 94 | 25 |
S ISO 10B-023 | 23 | 116.6 | 106.4 | 106.2 | 123.7 | 99 | 25 |
S ISO 10B-024 | 24 | 121.6 | 111.5 | 111.5 | 128.8 | 104 | 25 |
S ISO 10B-025 | 25 | 126.7 | 116.5 | 116.3 | 133.9 | 109 | 25 |
S ISO 10B-026 | 26 | 131.7 | 121.5 | 121.5 | 138.9 | 114 | 25 |
S ISO 10B-027 | 27 | 136.7 | 126.6 | 126.4 | 144 | 119 | 25 |
S ISO 10B-028 | 28 | 141.8 | 131.6 | 131.6 | 149 | 124 | 25 |
S ISO 10B-029 | 29 | 146.8 | 136.7 | 136.5 | 154.1 | 129 | 25 |
S ISO 10B-030 | 30 | 151.9 | 141.7 | 141.7 | 159.1 | 134 | 25 |
S ISO 10B-031 | 31 | 156.9 | 146.8 | 146.6 | 164.2 | 140 | 25 |
S ISO 10B-032 | 32 | 162 | 151.8 | 151.8 | 169.3 | 145 | 25 |
S ISO 10B-033 | 33 | 167 | 156.8 | 156.7 | 174.3 | 150 | 25 |
S ISO 10B-034 | 34 | 172.1 | 161.9 | 161.9 | 179.4 | 155 | 25 |
S ISO 10B-035 | 35 | 177.1 | 166.9 | 166.8 | 184.4 | 160 | 25 |
S ISO 10B-036 | 36 | 182.1 | 172 | 172 | 189.5 | 165 | 25 |
S ISO 10B-037 | 37 | 187.2 | 177 | 176.9 | 194.5 | 170 | 25 |
S ISO 10B-038 | 38 | 192.2 | 182.1 | 182.1 | 199.6 | 175 | 25 |
S ISO 10B-039 | 39 | 197.3 | 187.1 | 187 | 204.7 | 180 | 25 |
S ISO 10B-040 | 40 | 202.3 | 192.2 | 192.2 | 209.7 | 185 | 25 |
S ISO 10B-041 | 41 | 207.4 | 197.2 | 197.1 | 214.8 | 190 | 25 |
S ISO 10B-042 | 42 | 212.4 | 202.3 | 202.3 | 219.8 | 195 | 25 |
S ISO 10B-043 | 43 | 217.5 | 207.3 | 207.2 | 224.9 | 200 | 25 |
S ISO 10B-044 | 44 | 222.5 | 212.4 | 212.4 | 229.9 | 205 | 25 |
S ISO 10B-045 | 45 | 227.6 | 217.4 | 217.3 | 235 | 210 | 25 |
S ISO 10B-046 | 46 | 232.6 | 222.5 | 222.5 | 240 | 216 | 25 |
S ISO 10B-047 | 47 | 237.7 | 227.5 | 227.4 | 245.1 | 221 | 25 |
S ISO 10B-048 | 48 | 242.7 | 232.6 | 232.6 | 250.2 | 226 | 25 |
S ISO 10B-049 | 49 | 247.8 | 237.6 | 237.5 | 255.2 | 231 | 25 |
S ISO 10B-050 | 50 | 252.8 | 242.7 | 242.7 | 260.3 | 236 | 25 |
S ISO 10B-051 | 51 | 257.9 | 247.7 | 247.6 | 265.3 | 241 | 25 |
S ISO 10B-052 | 52 | 262.9 | 252.8 | 252.8 | 270.4 | 246 | 25 |
S ISO 10B-053 | 53 | 268 | 257.8 | 257.7 | 275.4 | 251 | 25 |
S ISO 10B-054 | 54 | 273 | 262.9 | 262.9 | 280.5 | 256 | 25 |
S ISO 10B-055 | 55 | 278.1 | 267.9 | 267.8 | 285.5 | 261 | 25 |
S ISO 10B-056 | 56 | 283.1 | 273 | 273 | 290.6 | 266 | 25 |
S ISO 10B-057 | 57 | 288.2 | 278 | 277.9 | 295.7 | 271 | 25 |
S ISO 10B-058 | 58 | 293.2 | 283.1 | 283.1 | 300.7 | 276 | 25 |
S ISO 10B-059 | 59 | 298.3 | 288.1 | 288 | 305.8 | 281 | 25 |
S ISO 10B-060 | 60 | 303.3 | 293.2 | 293.2 | 310.8 | 286 | 25 |
S ISO 10B-061 | 61 | 308.4 | 298.2 | 298.1 | 315.9 | 291 | 25 |
S ISO 10B-062 | 62 | 313.4 | 303.3 | 303.3 | 320.9 | 296 | 25 |
S ISO 10B-063 | 63 | 318.5 | 308.3 | 308.2 | 326 | 302 | 25 |
S ISO 10B-064 | 64 | 323.5 | 313.4 | 313.4 | 331 | 307 | 25 |
S ISO 10B-065 | 65 | 328.6 | 318.4 | 318.3 | 336.1 | 312 | 25 |
S ISO 10B-066 | 66 | 333.6 | 323.5 | 323.5 | 341.1 | 317 | 25 |
S ISO 10B-067 | 67 | 338.7 | 328.5 | 328.4 | 346.2 | 322 | 25 |
S ISO 10B-068 | 68 | 343.7 | 333.6 | 333.6 | 351.3 | 327 | 25 |
S ISO 10B-069 | 69 | 348.8 | 338.6 | 338.5 | 356.3 | 332 | 25 |
S ISO 10B-070 | 70 | 353.8 | 343.7 | 343.7 | 361.4 | 337 | 25 |
S ISO 10B-071 | 71 | 358.9 | 348.7 | 348.6 | 366.4 | 342 | 25 |
S ISO 10B-072 | 72 | 363.9 | 353.8 | 353.8 | 371.5 | 347 | 25 |
S ISO 10B-073 | 73 | 369 | 358.8 | 358.7 | 376.5 | 352 | 25 |
S ISO 10B-074 | 74 | 374 | 363.9 | 363.9 | 381.6 | 357 | 25 |
S ISO 10B-075 | 75 | 379.1 | 368.9 | 368.9 | 386.6 | 362 | 25 |
S ISO 10B-076 | 76 | 384.2 | 374 | 374 | 391.7 | 367 | 25 |
S ISO 10B-077 | 77 | 389.2 | 379 | 379 | 396.7 | 372 | 25 |
S ISO 10B-078 | 78 | 394.3 | 384.1 | 384.1 | 401.8 | 377 | 25 |
S ISO 10B-079 | 79 | 399.3 | 389.1 | 389.1 | 406.8 | 382 | 25 |
S ISO 10B-080 | 80 | 404.4 | 394.2 | 394.2 | 411.9 | 387 | 25 |
S ISO 10B-081 | 81 | 409.4 | 399.2 | 399.2 | 417 | 393 | 25 |
S ISO 10B-082 | 82 | 414.5 | 404.3 | 404.3 | 422 | 398 | 25 |
S ISO 10B-083 | 83 | 419.5 | 409.4 | 409.3 | 427.1 | 403 | 25 |
S ISO 10B-084 | 84 | 424.6 | 414.4 | 414.4 | 432.1 | 408 | 25 |
S ISO 10B-085 | 85 | 429.6 | 419.5 | 419.4 | 437.2 | 413 | 25 |
S ISO 10B-086 | 86 | 434.7 | 424.5 | 424.5 | 442.2 | 418 | 25 |
S ISO 10B-087 | 87 | 439.7 | 429.6 | 429.5 | 447.3 | 423 | 25 |
S ISO 10B-088 | 88 | 444.8 | 434.6 | 434.6 | 452.3 | 428 | 25 |
S ISO 10B-089 | 89 | 449.8 | 439.7 | 439.6 | 457.4 | 433 | 25 |
S ISO 10B-090 | 90 | 454.9 | 444.7 | 444.7 | 462.4 | 438 | 25 |
S ISO 10B-091 | 91 | 459.9 | 449.8 | 449.7 | 467.5 | 443 | 25 |
S ISO 10B-092 | 92 | 465 | 454.8 | 454.8 | 472.5 | 448 | 25 |
S ISO 10B-093 | 93 | 470 | 459.9 | 459.8 | 477.6 | 453 | 25 |
S ISO 10B-094 | 94 | 475.1 | 464.9 | 464.9 | 482.7 | 458 | 25 |
S ISO 10B-095 | 95 | 480.1 | 470 | 469.9 | 487.7 | 463 | 25 |
S ISO 10B-096 | 96 | 485.2 | 475 | 475 | 492.8 | 468 | 25 |
S ISO 10B-097 | 97 | 490.2 | 480.1 | 480 | 497.8 | 473 | 25 |
S ISO 10B-098 | 98 | 495.3 | 485.1 | 485.1 | 502.9 | 478 | 25 |
S ISO 10B-099 | 99 | 500.3 | 490.2 | 490.1 | 507.9 | 484 | 25 |
S ISO 10B-100 | 100 | 505.4 | 495.2 | 495.2 | 513 | 489 | 25 |
S ISO 10B-101 | 101 | 510.5 | 500.3 | 500.2 | 518 | 494 | 25 |
S ISO 10B-102 | 102 | 515.5 | 505.3 | 505.3 | 523.1 | 499 | 25 |
S ISO 10B-103 | 103 | 520.6 | 510.4 | 510.3 | 528.1 | 504 | 25 |
S ISO 10B-104 | 104 | 525.6 | 515.4 | 515.4 | 533.2 | 509 | 25 |
S ISO 10B-105 | 105 | 530.7 | 520.5 | 520.4 | 538.2 | 514 | 25 |
S ISO 10B-106 | 106 | 535.7 | 525.6 | 525.6 | 543.3 | 519 | 25 |
S ISO 10B-107 | 107 | 540.8 | 530.6 | 530.5 | 548.3 | 524 | 25 |
S ISO 10B-108 | 108 | 545.8 | 535.7 | 535.7 | 553.4 | 529 | 25 |
S ISO 10B-109 | 109 | 550.9 | 540.7 | 540.7 | 558.5 | 534 | 25 |
S ISO 10B-110 | 110 | 555.9 | 545.8 | 545.8 | 563.5 | 539 | 25 |
S ISO 10B-111 | 111 | 561 | 550.8 | 550.8 | 568.6 | 544 | 25 |
S ISO 10B-112 | 112 | 566 | 555.9 | 555.9 | 573.6 | 549 | 25 |
S ISO 10B-113 | 113 | 571.1 | 560.9 | 560.9 | 578.7 | 554 | 25 |
S ISO 10B-114 | 114 | 576.1 | 566 | 566 | 583.7 | 559 | 25 |
S ISO 10B-115 | 115 | 581.2 | 571 | 571 | 588.8 | 564 | 25 |
S ISO 10B-116 | 116 | 586.2 | 576.1 | 576.1 | 593.8 | 569 | 25 |
S ISO 10B-117 | 117 | 591.3 | 581.1 | 581.1 | 598.9 | 574 | 25 |
S ISO 10B-118 | 118 | 596.3 | 586.2 | 586.2 | 603.9 | 580 | 25 |
S ISO 10B-119 | 119 | 601.4 | 591.2 | 591.2 | 609 | 585 | 25 |
S ISO 10B-120 | 120 | 606.4 | 596.3 | 596.3 | 614 | 590 | 25 |
S ISO 10B-121 | 121 | 611.5 | 601.3 | 601.3 | 619.1 | 595 | 25 |
S ISO 10B-122 | 122 | 616.6 | 606.4 | 606.4 | 624.2 | 600 | 25 |
S ISO 10B-123 | 123 | 621.6 | 611.4 | 611.4 | 629.2 | 605 | 25 |
S ISO 10B-124 | 124 | 626.7 | 616.5 | 616.5 | 634.3 | 610 | 25 |
S ISO 10B-125 | 125 | 631.7 | 621.6 | 621.5 | 639.3 | 615 | 25 |
S ISO 10B-126 | 126 | 636.8 | 626.6 | 626.6 | 644.4 | 620 | 25 |
S ISO 10B-127 | 127 | 641.8 | 631.7 | 631.6 | 649.4 | 625 | 25 |
S ISO 10B-128 | 128 | 646.9 | 636.7 | 636.7 | 654.5 | 630 | 25 |
S ISO 10B-129 | 129 | 651.9 | 641.8 | 641.7 | 659.5 | 635 | 25 |
S ISO 10B-130 | 130 | 657 | 646.8 | 646.8 | 664.6 | 640 | 25 |
S ISO 10B-131 | 131 | 662 | 651.9 | 651.8 | 669.6 | 645 | 25 |
S ISO 10B-132 | 132 | 667.1 | 656.9 | 656.9 | 674.7 | 650 | 25 |
S ISO 10B-133 | 133 | 672.1 | 662 | 661.9 | 679.7 | 655 | 25 |
S ISO 10B-134 | 134 | 677.2 | 667 | 667 | 684.8 | 660 | 25 |
S ISO 10B-135 | 135 | 682.2 | 672.1 | 672 | 689.8 | 665 | 25 |
S ISO 10B-136 | 136 | 687.3 | 677.1 | 677.1 | 694.9 | 671 | 25 |
S ISO 10B-137 | 137 | 692.3 | 682.2 | 682.1 | 700 | 676 | 25 |
S ISO 10B-138 | 138 | 697.4 | 687.2 | 687.2 | 705 | 681 | 25 |
S ISO 10B-139 | 139 | 702.5 | 692.3 | 692.2 | 710.1 | 686 | 25 |
S ISO 10B-140 | 140 | 707.5 | 697.3 | 697.3 | 715.1 | 691 | 25 |
S ISO 10B-141 | 141 | 712.6 | 702.4 | 702.4 | 720.2 | 696 | 25 |
S ISO 10B-142 | 142 | 717.6 | 707.4 | 707.4 | 725.2 | 701 | 25 |
S ISO 10B-143 | 143 | 722.7 | 712.5 | 712.5 | 730.3 | 706 | 25 |
S ISO 10B-144 | 144 | 727.7 | 717.6 | 717.6 | 735.3 | 711 | 25 |
S ISO 10B-145 | 145 | 732.8 | 722.6 | 722.6 | 740.4 | 716 | 25 |
S ISO 10B-146 | 146 | 737.8 | 727.7 | 727.7 | 745.4 | 721 | 25 |
S ISO 10B-147 | 147 | 742.9 | 732.7 | 732.7 | 750.5 | 726 | 25 |
S ISO 10B-148 | 148 | 747.9 | 737.8 | 737.8 | 755.5 | 731 | 25 |
S ISO 10B-149 | 149 | 753 | 742.8 | 742.8 | 760.6 | 736 | 25 |
S ISO 10B-150 | 150 | 758 | 747.9 | 747.9 | 765.6 | 741 | 25 |
